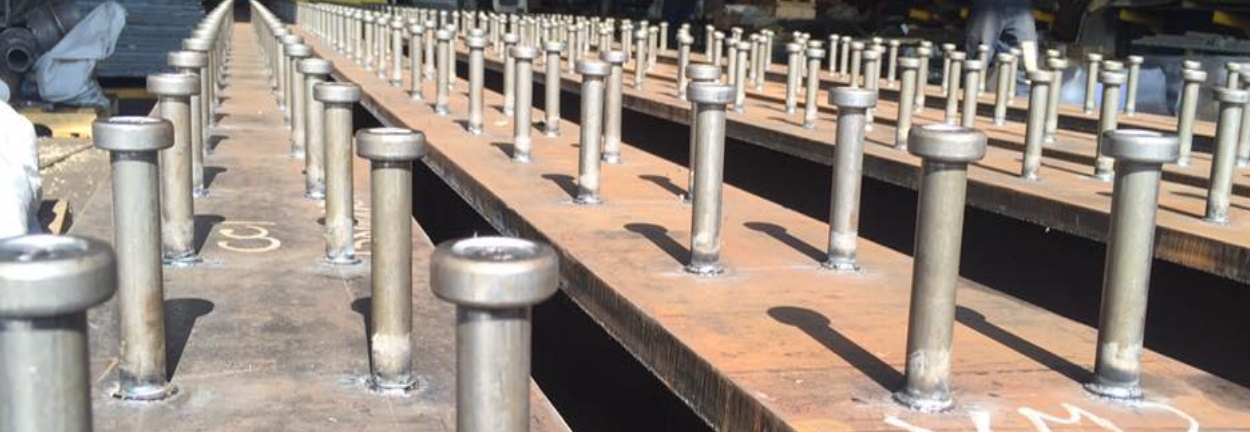

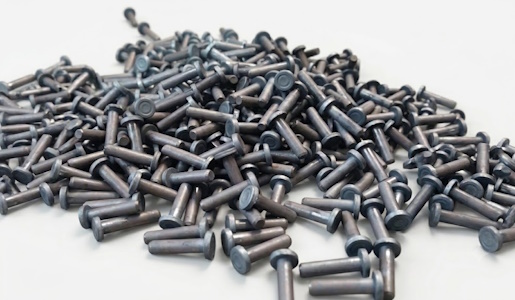

Los conectores de corte son tipo Nelson Stud, poseen la forma de un perno sin rosca con cabeza cilíndrica, son fabricados en una sola pieza mediante proceso de forja con acero ASTM A36.  Es soldado al ala superior de la viga de soporte con intervalos predeterminados, quedando embebidos en el concreto de la losa, es por esto que están sujetos a esfuerzo de corte horizontal en la sección de contacto concreto/acero, la losa transfiere las cargas de gravedad por una interacción de fuerzas de compresión sobre la viga en la cual está apoyada, generando una sección compuesta e impide una separación vertical entre losa y viga, además contrarresta cargas de corte y como forman una sección compuesta brindan mayor área metálica, por lo tanto reduce el costo de la construcción.

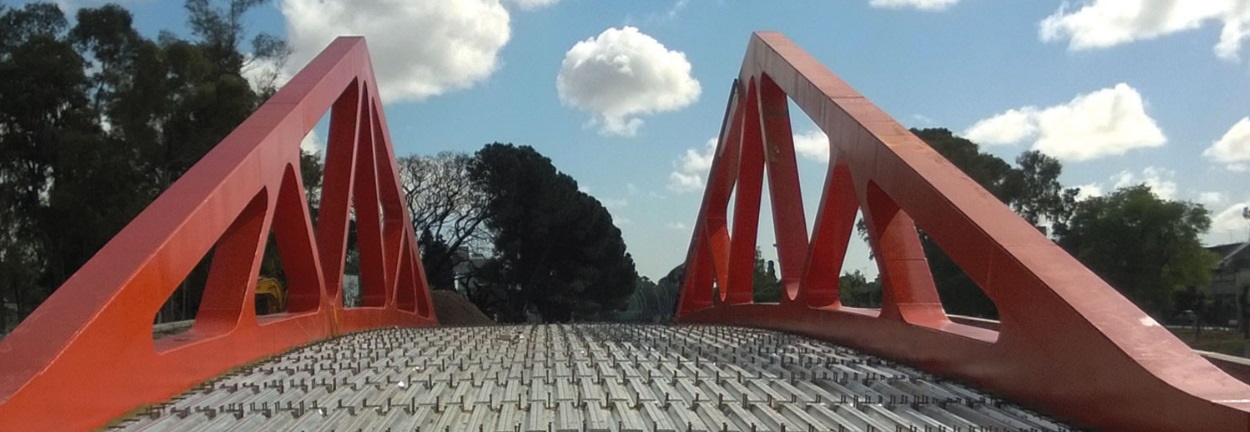

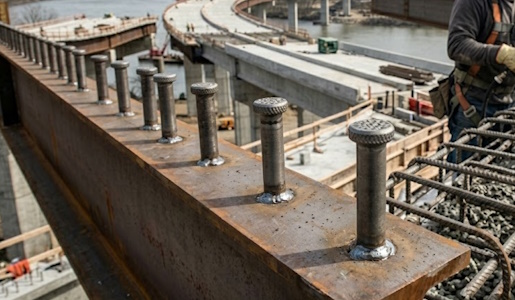

Es una fijación de las más usadas para la instalación de placas colaborantes, en construcciones que van desde puentes hasta edificios altos. por ofrecer soluciones de sujeción de gran resistencia.

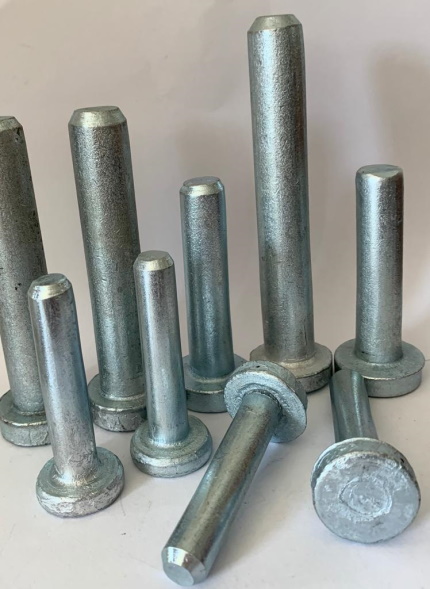

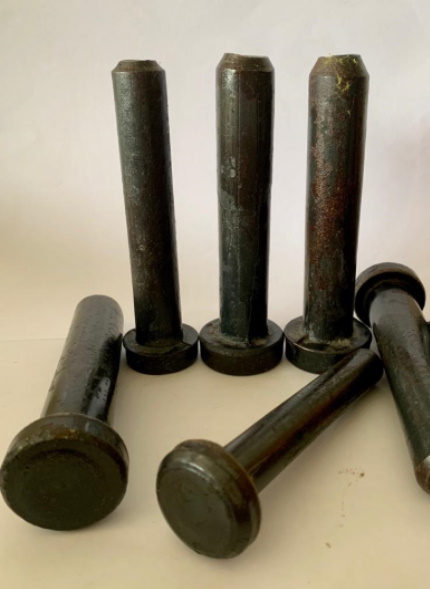

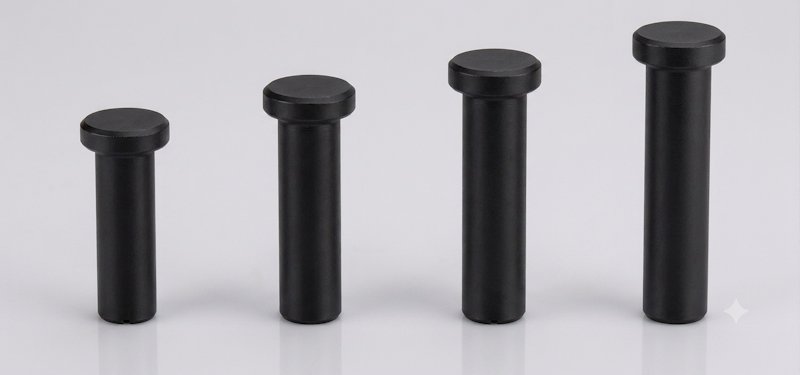

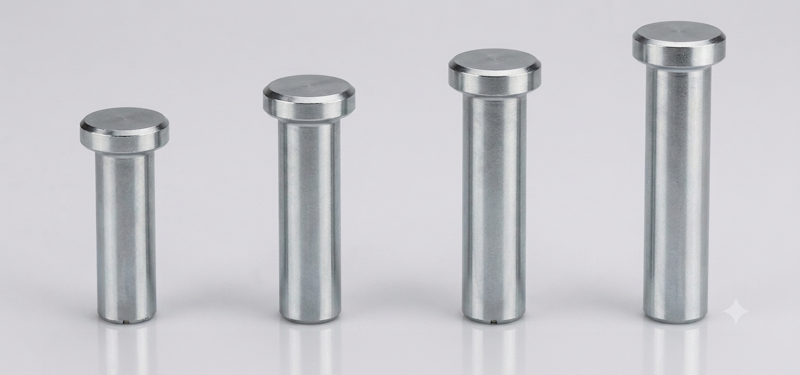

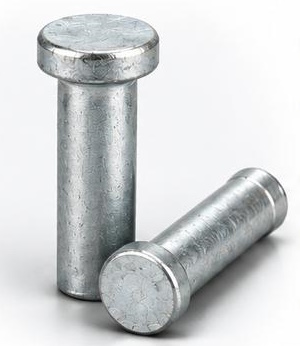

CONECTORES ZINCADOS		CONECTORES EN NEGRO

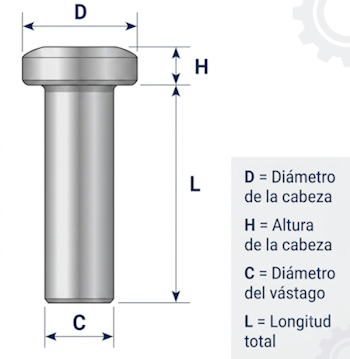

CONSIDERACIONES
-La cantidad de conectores por valle no debe ser mayor a 3 en el sentido transversal.
-La altura del conector de corte debe estar entre 3” y 7”
-La Longitud mínima del conector será mayor o igual a 4 veces el diámetro del mismo.
-Cuando se solicite con acabado galvanizado electroquímico de zinc (zincado) deberá tener un espesor de 4 micras.

INSTALACION
-La perforación de la placa colaborante se deberá realizar con un sistema que no dañe la plancha, por ejemplo, mediante una broca sacabocado.

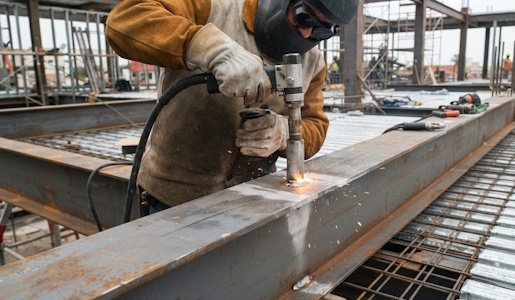

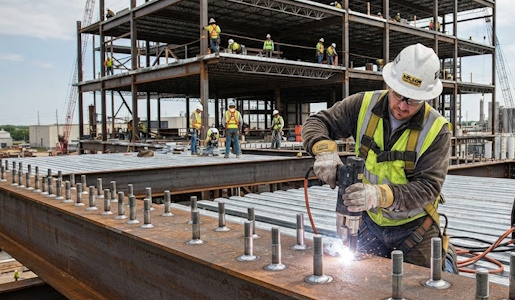

-Los conectores de corte deben soldarse siempre directamente sobre las vigas metálicas de apoyo.
-Si la placa colaborante pasa sobre vigas metálicas, se deberá realizar una ´perforación previa en el valle menor que permita soldar el conector a la viga metálica.
-Los conectores se deberán soldar en todo su perímetro mediante soldadura de arco eléctrico.
